برد avr sx460 شرح کلی
یک تنظیم کننده ولتاژ خودکار، که بیشتر به عنوان رگولاتور ژنراتور sx460 شناخته می شود، اساساً یک برد الکترونیکی است که در ژنراتورهای دیزلی استفاده می شود. AVR برای تسهیل نگهداری خودکار ولتاژ ترمینال خروجی ژنراتور در یک مقدار از پیش تعیین شده طراحی شده است، به خصوص زمانی که تغییری در بار ژنراتور وجود دارد یا دمای عملیاتی ژنراتور تغییر می کند. به زبان ساده، می توان گفت رگولاتور استمفورد sx460 بخشی جدایی ناپذیر از سیستم تحریک دینام است.
در واقع تنظیم کننده ولتاژ اتوماتیک دستگاهی است که در ژنراتورها با هدف تنظیم خودکار ولتاژ استفاده می شود، به این معنی که سطوح ولتاژ نوسان را به سطوح ولتاژ ثابت تبدیل می کند. تنظیم کننده های ولتاژ خودکار sx460 ژنراتور استمفورد با تثبیت ولتاژ خروجی ژنراتورها در بارهای متغیر کار می کنند، اما همچنین می توانند بار راکتیو را بین ژنراتورهایی که به صورت موازی کار می کنند (افت ولتاژ) تقسیم کرده و به ژنراتور کمک می کند تا به اضافه بار پاسخ دهد.
خروجی ژنراتور را که اغلب دارای بارهای نامنظم است تثبیت می کند و می تواند بار راکتیو را بین ژنراتورهای موازی متعدد (به نام افت ولتاژ) توزیع کند و در هنگام بارگذاری بیش از حد به ژنراتور کمک کند.
تنظیمکنندههای ولتاژ خودکار برد avr sx460 بهطور مداوم محدودههای ولتاژ متغیر ورودی را میگیرند و خروجی را در یک ولتاژ ثابت حفظ میکنند.
چرا تنظیم کننده های ولتاژ خودکار رگولاتور ژنراتور sx460 برای ژنراتورها مهم هستند؟
اگر ولتاژ یک ژنراتور در یک نرخ ثابت و ثابت حفظ نشود، عملکرد کلی ژنراتور می تواند به طور منفی تحت تاثیر قرار گیرد و هر گونه تاسیسات، تجهیزات یا ماشین آلاتی که توسط ژنراتور تغذیه می شوند نیز ممکن است تحت تأثیر منفی ژنراتور تنظیم نشده قرار گیرند.
تنظیم کننده ولتاژ خودکار رگولاتور استمفورد sx460 مستقیماً با عملکرد و طول عمر ژنراتور شما و همچنین مواردی که ژنراتور برق را به آنها می دهد ارتباط دارد و تضمین می کند که ولتاژ خروجی تحویلی در جریان بار آن ثابت خواهد بود حتی اگر نوسانات وجود داشته باشد. در پس زمینه رخ می دهد. این به کاهش و حتی از بین بردن آسیب هایی که هر گونه نوسان می تواند به لوازم خانگی، ماشین آلات، دستگاه ها و تجهیزات وارد کند، کمک می کند.
رگولاتور خودکار ولتاژ sx460 ژنراتور استمفورد چه وظایفی دارد؟
مهمترین عملکرد تنظیم کننده های ولتاژ اتوماتیک برد avr sx460 کنترل خودکار ولتاژ ژنراتور و ثابت نگه داشتن خروجی در محدوده سطح ولتاژ مناسب برای ژنراتور شما بدون توجه به جریانی است که توسط بار کشیده می شود.
AVR ها نه تنها به تنظیم ولتاژها در سطوح ایمن کمک می کنند، بلکه می توانند از نوسانات در برابر نوسانات الکتریکی، سنبله ها و اضافه بار ژنراتور محافظت کنند. همانطور که گفته شد، رگولاتورهای ولتاژ خودکار رگولاتور ژنراتور sx460 همچنین به ژنراتور کمک می کنند تا به اضافه بار پاسخ دهد و از اتصال کوتاه جلوگیری کند و همچنین می تواند بار راکتیو را بین ژنراتورهایی که به صورت موازی کار می کنند تقسیم کند. پس به طور کلی میتوان واظایف AVR را بصورت مختصر به شرح ذیل نام برد:
- ولتاژ ژنراتور را تنظیم و تثبیت می کند.
- به عنوان یک ماشین برای حفظ پایداری حالت پایدار ولتاژ کار می کند.
- ولتاژ بالا را با توزیع بار راکتیو بین دینامهای موازی کاهش میدهد .
- AVR اضافه ولتاژ ناشی از کاهش ناگهانی بار را تنظیم می کند.
- در زمان خطا سیستم تحریک را افزایش می دهد.
- این اطمینان را ایجاد میکند که پس از حذف شرایط خطا، قدرت همگامسازی باقی میماند.
- رگولاتور استمفورد sx460 بار سیستم تحریک را هنگامی که بار تغییر میکند تنظیم میکند تا ولتاژ ثابت بماند.
- در زمینه تحریک کننده استفاده می شود. علاوه بر این، جریان میدان و ولتاژ خروجی محرک را تغییر میدهد.
- در طول نوسانات شدید، آرام می ماند و پاسخ نمی دهد. این ولتاژ را ثابت و پیوسته نگه می دارد.
اگر sx460 ژنراتور استمفورد ژنراتور خراب شود چه اتفاقی می افتد؟
اگر AVR در ژنراتور شما از کار بیفتد، ژنراتور تحریک را از دست خواهد داد. این افت تحریک باعث می شود که ولتاژ به طور ناگهانی در ژنراتور کاهش یابد و این افت ولتاژ باید باعث خاموش شدن ژنراتور در یک خطای ولتاژ پایین شود. .
اگر ژنراتور شما دارای تنظیمات حفاظتی در برابر ولتاژ نیست، ژنراتور ممکن است به کار خود ادامه دهد، که می تواند باعث آسیب شدید به تجهیزات شما شود.
برد avr sx460 در کجای ژنراتور قرار دارد؟
به طور معمول ژنراتور AVR در یکی از سه مکان قرار دارد. این می تواند در جعبه کنترل اصلی ژنراتور، در جعبه ترمینال دینام یا می تواند (فقط در واحدهای قابل حمل بسیار کوچک معمولا) در زیر پوشش عقب دینام قرار گیرد.
نحوه عملکرد رگولاتور ژنراتور sx460
یک AVR در درجه اول با کنترل ولتاژ خروجی ژنراتور عمل می کند. این کار را ابتدا با سنجش ولتاژ از پایانههای ژنراتور انجام میدهد و سپس آن را با مقدار مرجع پایدار از پیش تعیینشده مقایسه میکند تا سیگنال خطا را در صورت وجود بررسی کند. در صورت عدم تطابق بین این دو، ACR جریان میدان را با افزایش یا کاهش جریان جریان به یک استاتور تحریک کننده تنظیم می کند. این به نوبه خود ولتاژ کمتر یا بالاتر را به ترتیب در پایانه های استاتور اصلی تضمین می کند.
همانطور که ممکن است تا کنون متوجه شده باشید، رگولاتور استمفورد sx460 به عنوان یک دستگاه تنظیم کار می کند که تضمین می کند ولتاژ خروجی ژنراتور در محدوده از پیش تعریف شده باقی می ماند. در نتیجه، اطمینان حاصل می کند که ولتاژ ژنراتور هرگز به اندازه ای کاهش نمی یابد که منجر به خرابی تجهیزات الکتریکی یا دستگاه های الکتریکی متصل شده شود.

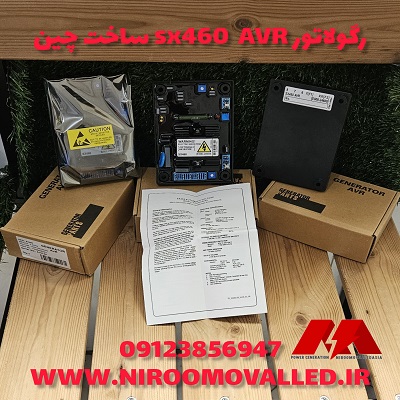

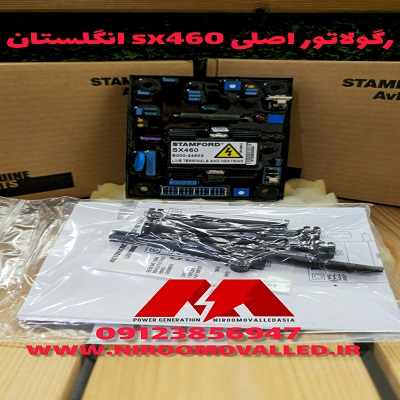

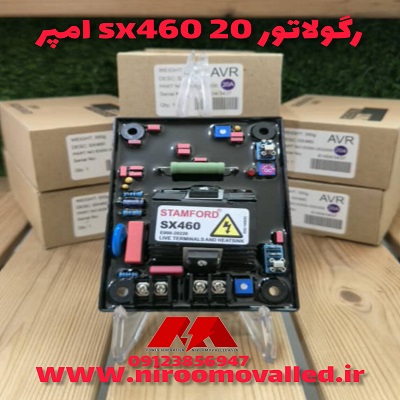

انواع برد avr sx460 موجود در نیرو مولد
مشخصات کامل sx460 ژنراتور استمفورد
ورودی | ||
دامنه ولتاژ قابل انتخاب | 95-132V ac یا 190-264V ac | فرکانس 50-60 هرتز اسمی فاز |
خروجی | |||
حداکثر ولتاژ 90 ولت dc در ورودی 207 ولت ac
| جریان پیوسته 4 A dc
| متناوب 6 A به مدت 10 ثانیه
| مقاومت حداقل 15 اهم
|
REGULATION رگولاتور ولتاژ ژنراتور Stamford SX460 به درصد | ||
+/- 1.0٪
| رانش حرارتی
| 0.05٪ در هر درجه تغییر C در محیط رگولاتور ولتاژ
|
پاسخ سیستم معمولی
| ||
پاسخ رگولاتور ولتاژ 20 میلی ثانیه | جریان فایل تا 90% 80 ms | ولتاژ تا 97% 300 ms
|
تنظیم ولتاژ خارجی و تحت حفاظت فرکانس
| ||
+/-10% با تریمر 1 کیلو اهم 1 وات | نقطه تنظیم 95% هرتز | شیب 170٪ تا 30 هرتز |
اتلاف توان واحد | ||
حداکثر 10 وات
| ایجاد ولتاژ | 4 ولت @ ترمینال های تنظیم کننده ولتاژ |
محیطی رگولاتور ولتاژ ژنراتور Stamford SX460 | ||
لرزش 20-100 هرتز 50 میلی متر بر ثانیه | 100 هرتز – 2 کیلوهرتز 3.3 گرم | دمای کارکرد -40 تا +70 درجه سانتیگراد |
رطوبت نسبی 0-70 درجه سانتیگراد 95٪ | دمای نگهداری -55 تا +80 درجه سانتی گراد | ابعاد رگولاتور sx46014در10 سانتی متر |
سایر رگولاتور های مشابه و جایگزین برد avr sx460
رگولاتور ولتاژ Stamford AVR E000-24602-رگولاتور ولتاژ Stamford AVR E000-26000-رگولاتور ولتاژ نیواج AVR 450-13900-رگولاتور ولتاژ نیواج AVR E000-24600-رگولاتور ولتاژ کامینز اونان AVR 305-0982-رگولاتور ولتاژ کامینز اونان AVR 305-0949-رگولاتور ولتاژ FG Wilson AVR 594-011-رگولاتور ولتاژ Olympian AVR 594-011
توضیح کلی رگولاتور ژنراتور sx460
رگولاتور ولتاژ Stamford SX460 یک تریستور نیمه موجی با فاز کنترل شده از نوع تنظیم کننده ولتاژ خودکار (تنظیم کننده ولتاژ) است و بخشی از سیستم تحریک یک ژنراتور بدون ذغال را تشکیل می دهد.مدار رگولاتور ولتاژ علاوه بر تنظیم ولتاژ ژنراتور، دارای ویژگیهای حفاظت از کاهش سرعت و حسگر است. توان تحریک مستقیماً از پایانه های ژنراتور به دست می آید.ایجاد ولتاژ مثبت از سطوح باقیمانده با استفاده از نیمه هادی های کارآمد در مدار قدرت تنظیم کننده ولتاژ تضمین می شود.
رگولاتور ولتاژ ژنراتور استمفورد SX460 به سیمپیچهای اصلی استاتور و سیمپیچهای میدان تحریککننده متصل میشود تا کنترل حلقه بسته ولتاژ خروجی را با تنظیم بار +/- 1.0٪ فراهم کند.
رگولاتور استمفورد sx460 علاوه بر اینکه از استاتور اصلی تغذیه می کند، یک ولتاژ نمونه را نیز از سیم پیچ های خروجی برای اهداف کنترل ولتاژ استخراج می کند. در پاسخ به این ولتاژ نمونه، رگولاتور ولتاژ، توان تغذیه شده به میدان محرک و در نتیجه میدان اصلی را کنترل می کند تا ولتاژ خروجی دستگاه را در محدوده های مشخص شده حفظ کند و بار، سرعت، دما و ضریب توان ژنراتور را جبران کند.
یک مدار اندازه گیری فرکانس به طور مداوم خروجی ژنراتور را نظارت می کند و با کاهش ولتاژ خروجی متناسب با سرعت زیر یک آستانه از پیش تنظیم شده، حفاظت کمتر از سرعت خروجی سیستم تحریک را فراهم می کند. یک تنظیم دستی برای تنظیم کارخانه نقطه رول کردن زیر فرکانس (UFRO) ارائه شده است. این را می توان به راحتی با انتخاب پیوند پوشون به 50 یا 60 هرتز در میدان تغییر داد.برای اتصال یک دستگاه ولتاژ راه دور پیش بینی شده است که به کاربر امکان کنترل دقیق خروجی ژنراتور را می دهد.
مدارات داخلی sx460 ژنراتور استمفورد
ورودی (INPUT)
ولتاژ: قابل انتخاب توسط جامپر، 95–132 ولت AC یا 190–264 ولت AC
فرکانس: 50–60 هرتز نامی
فاز: تکفاز
خروجی (OUTPUT)
ولتاژ: حداکثر 90 ولت DC در ورودی 207 ولت AC
جریان: پیوسته 4 آمپر DC، متناوب 6 آمپر به مدت 10 ثانیه
مقاومت: حداقل 15 اهم
تنظیم ولتاژ (REGULATION)
±1.0٪ (مطابق یادداشت 1)
رانش حرارتی (THERMAL DRIFT)
0.05٪ بهازای هر درجه سانتیگراد تغییر دمای محیط AVR (یادداشت 2)
پاسخ نمونه سیستم (TYPICAL SYSTEM RESPONSE)
پاسخ AVR: 20 میلیثانیه
رسیدن جریان میدان به 90٪ مقدار نامی: 80 میلیثانیه
رسیدن ولتاژ ماشین به 97٪ مقدار نامی: 300 میلیثانیه
تنظیم ولتاژ خارجی (EXTERNAL VOLTAGE ADJUSTMENT)
±10٪ با استفاده از تریمر 1 کیلو اهم، 1 وات (مطابق یادداشت 3)
حفاظت فرکانس زیر نامی (UNDER FREQUENCY PROTECTION)
نقطه تنظیم: 95٪ فرکانس نامی (یادداشت 4)
شیب: تا 170٪ کاهش تا فرکانس 30 هرتز
اتلاف توان واحد (UNIT POWER DISSIPATION)
حداکثر 10 وات
ولتاژ راهاندازی (BUILD UP VOLTAGE)
4 ولت روی ترمینالهای AVR
شرایط محیطی (ENVIRONMENTAL)
لرزش: 20–100 هرتز، 50 میلیمتر بر ثانیه؛ 100 هرتز–2 کیلوهرتز، 3.3g
دمای کارکرد: 40- تا 70+ درجه سانتیگراد
رطوبت نسبی: 0–70 درجه سانتیگراد، 95٪ (مطابق یادداشت 5)
دمای انبارداری: 55- تا 80+ درجه سانتیگراد
یادداشتها (NOTES) برد avr sx460
1. با در نظر گرفتن تنظیم دور موتور (Governing) در حدود 4٪.
2. پس از 10 دقیقه کارکرد.
3. قابل اعمال از وضعیت اصلاحی (Modification Status) F به بعد. ممکن است نیاز به کاهش توان نامی ژنراتور (De‑rate) باشد. با کارخانه بررسی شود.
4. در کارخانه تنظیم شده، نیمهسیل شده و توسط جامپر قابل انتخاب است.
5. در شرایط بدون میعان (Non‑condensing).

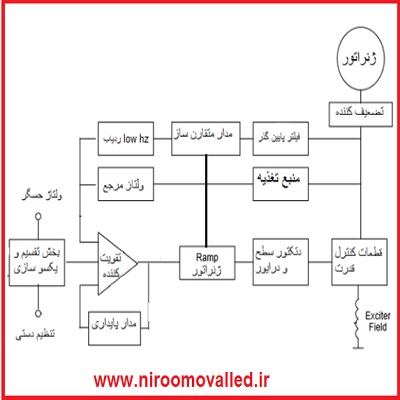

وظایف اصلی رگولاتور ژنراتور sx460 به شرح زیر است:
تقسیمکننده پتانسیل و یکسوساز (Potential Divider and Rectifier):
بخشی از ولتاژ خروجی ژنراتور را گرفته و آن را تضعیف میکند. این زنجیره ورودی مقاومتها شامل پتانسیومتر رنج و تریمر دستی است که ولتاژ ژنراتور را تنظیم میکنند. یک یکسوساز، ولتاژ AC را برای پردازشهای بعدی به DC تبدیل مینماید.
تقویتکننده (Amplifier / Amp):
ولتاژ سنجششده را با ولتاژ مرجع مقایسه کرده و اختلاف (خطا) را تقویت میکند تا سیگنال کنترلی مناسب برای ادوات قدرت فراهم شود. ژنراتور رمپ (Ramp Generator)، آشکارساز سطح و درایور (Level Detector & Driver)، دوره هدایت ادوات کنترل توان را بهصورت پیوسته کنترل کرده و بدینترتیب توان لازم برای سیستم تحریک را جهت حفظ ولتاژ ژنراتور در محدوده مشخصشده تأمین میکنند.
مدار پایداری (Stability Circuit):
فیدبک منفی AC قابل تنظیمی را فراهم میکند تا عملکرد حالت ماندگار و گذرای سیستم کنترل در وضعیت مطلوب حفظ شود.
آشکارساز فرکانس پایین (Low Hz Detector):
دوره هر سیکل الکتریکی را اندازهگیری کرده و باعث میشود ولتاژ مرجع تقریباً بهصورت خطی با کاهش سرعت، در زیر آستانه تنظیمشده کاهش یابد. یک LED نشانهای از عملکرد ژنراتور در حالت کاهش سرعت (Under‑speed) ارائه میدهد.
مدار همزمانسازی (Synchronising Circuit):
برای قفل کردن ژنراتور رمپ و آشکارساز فرکانس پایین به دوره موج ژنراتور بهکار میرود.
فیلتر پایینگذر (Low Pass Filter):
از تأثیرگذاری اعوجاج شکل موجها بر عملکرد AVR جلوگیری میکند.
ادوات کنترل توان (Power Control Devices):
در پاسخ به سیگنال خطای تولیدشده توسط تقویتکننده، میزان جریان میدان اکسایتر را تغییر میدهند.
اجزای محدود کننده (Suppression Components):
برای جلوگیری از آسیبدیدن قطعات AVR توسط پالسهای ولتاژی زیر سیکل (Sub‑cycle Spikes) و همچنین کاهش نویز هدایتی روی ترمینالهای ژنراتور در مدار تعبیه شدهاند.
منبع تغذیه (Power Supply):
ولتاژهای لازم برای مدارهای AVR را تأمین مینماید.
نصب و بهرهبرداری
خلاصهای از کنترلهای رگولاتور استمفورد sx460 (SUMMARY OF AVR CONTROLS)
VOLTS – تنظیم ولتاژ خروجی ژنراتور – چرخش در جهت عقربههای ساعت موجب افزایش ولتاژ خروجی میشود.
STABILITY – جلوگیری از نوسان ولتاژ (Voltage Hunting) – چرخش در جهت عقربههای ساعت، میزان میرایی (Damping) را افزایش میدهد.
UFRO – تنظیم نقطه شکست منحنی UFRO – چرخش در جهت عقربههای ساعت، فرکانس نقطه شکست را کاهش میدهد.
تنظیم کنترلهای AVR (ADJUSTMENT OF AVR CONTROLS)
تنظیم ولتاژ (VOLTAGE ADJUSTMENT)
ولتاژ خروجی ژنراتور در کارخانه تنظیم شده است، اما میتوان آن را با تنظیم دقیق کنترل VOLTS روی برد AVR یا توسط تریمر دستی خارجی (در صورت نصب) تغییر داد. پایانههای 1 و 2 روی AVR در صورت عدم نیاز به تریمر دستی، توسط یک لینک اتصال کوتاه شدهاند. پایانههای 3 و 4 تنها برای کاربردهای با ولتاژ پایین خاص به هم متصل میشوند.
هشدار (CAUTION):
ولتاژ را از مقدار نامی ژنراتور بالاتر نبرید. در صورت تردید، به پلاک مشخصات روی بدنه ژنراتور مراجعه کنید.
هشدار:
هیچیک از پایانههای تریمر دستی را به زمین متصل نکنید، زیرا ممکن است در پتانسیل بالاتر از زمین قرار داشته باشند. عدم رعایت این نکته میتواند موجب آسیب به تجهیزات گردد.
اگر AVR تعویض شده یا نیاز به تنظیم مجدد کنترل VOLTS باشد، به ترتیب زیر عمل کنید:
- پیش از راهاندازی ژنراتور، کنترل VOLTS را کاملاً در جهت خلاف عقربههای ساعت بچرخانید.
2. تریمر ولتاژ از راه دور (در صورت نصب) را در موقعیت میانی قرار دهید.
3. کنترل STABILITY را در موقعیت میانی قرار دهید.
4. یک ولتمتر مناسب (0–300 ولت AC) را بین فاز و نول ژنراتور متصل نمایید.
5. ژنراتور را راهاندازی کرده و در حالت بیبار (No‑load) و در فرکانس نامی، برای مثال 50–53 هرتز یا 60–63 هرتز، راهبری کنید.
6. اگر LED قرمز روشن شد، به بخش تنظیم UFRO مراجعه کنید.
7. کنترل VOLTS را بهآرامی در جهت عقربههای ساعت بچرخانید تا ولتاژ نامی حاصل شود.
8. اگر در ولتاژ نامی، ناپایداری مشاهده شد، به تنظیم پایداری مراجعه کرده و در صورت لزوم ولتاژ را مجدداً تنظیم کنید.
9. در این مرحله، تنظیم ولتاژ تکمیل شده است.
تنظیم پایداری (STABILITY ADJUSTMENT) sx460 ژنراتور استمفورد
AVR شامل یک مدار پایداری یا میرایی است که برای تأمین عملکرد مطلوب ژنراتور در حالت ماندگار و گذرا طراحی شده است.
تنظیم صحیح را میتوان با راهاندازی ژنراتور در حالت بیبار و چرخاندن آرام کنترل پایداری در جهت خلاف عقربههای ساعت، تا زمانی که ولتاژ ژنراتور شروع به ناپایدار شدن نماید، یافت.
موقعیت بهینه یا بهطور انتقادی میرا، کمی در جهت عقربههای ساعت از این نقطه قرار دارد (یعنی جایی که ولتاژ ماشین پایدار است ولی نزدیک به ناحیه ناپایداری میباشد).
تنظیم رُلآف فرکانس زیر نامی (UNDER FREQUENCY ROLL OFF – UFRO)
AVR دارای مدار حفاظت کاهش سرعت است که در صورت افت سرعت ژنراتور به زیر آستانهای از پیش تنظیمشده، مشخصه ولتاژ بر حسب فرکانس (Volts/Hz) را ایجاد میکند؛ این آستانه به «نقطه شکست» (Knee Point) معروف است.
LED قرمز نشان میدهد که مدار UFRO در حال عمل کردن است.
تنظیم UFRO بهصورت پیشفرض در کارخانه انجام و پلمب شده است و تنها انتخاب فرکانس 50 / 60 هرتز از طریق لینک جامپر مورد نیاز است.
برای تنظیم بهینه، LED باید زمانی روشن شود که فرکانس کمی کمتر از مقدار نامی است؛ یعنی حدود 47 هرتز در سیستم 50 هرتز یا 57 هرتز در سیستم 60 هرتز.
