Avr ژنراتور sx440 شرح کلی
یک تنظیم کننده ولتاژ خودکار، که بیشتر به عنوان برد ژنراتور sx440 شناخته می شود، اساساً یک برد الکترونیکی است که در ژنراتورهای دیزلی استفاده می شود. AVR برای تسهیل نگهداری خودکار ولتاژ ترمینال خروجی ژنراتور در یک مقدار از پیش تعیین شده طراحی شده است، به خصوص زمانی که تغییری در بار ژنراتور وجود دارد یا دمای عملیاتی ژنراتور تغییر می کند. به زبان ساده، می توان گفت رگولاتور استمفورد sx440 بخشی جدایی ناپذیر از سیستم تحریک دینام است.
در واقع تنظیم کننده ولتاژ اتوماتیک دستگاهی است که در ژنراتورها با هدف تنظیم خودکار ولتاژ استفاده می شود، به این معنی که سطوح ولتاژ نوسان را به سطوح ولتاژ ثابت تبدیل می کند. تنظیم کننده های ولتاژ خودکار sx440 ژنراتور استمفورد با تثبیت ولتاژ خروجی ژنراتورها در بارهای متغیر کار می کنند، اما همچنین می توانند بار راکتیو را بین ژنراتورهایی که به صورت موازی کار می کنند (افت ولتاژ) تقسیم کرده و به ژنراتور کمک می کند تا به اضافه بار پاسخ دهد.
خروجی ژنراتور را که اغلب دارای بارهای نامنظم است تثبیت می کند و می تواند بار راکتیو را بین ژنراتورهای موازی متعدد (به نام افت ولتاژ) توزیع کند و در هنگام بارگذاری بیش از حد به ژنراتور کمک کند.
تنظیمکنندههای ولتاژ خودکار Avr ژنراتور sx440 بهطور مداوم محدودههای ولتاژ متغیر ورودی را میگیرند و خروجی را در یک ولتاژ ثابت حفظ میکنند.
چرا تنظیم کننده های ولتاژ خودکار برد ژنراتور sx440 برای ژنراتورها مهم هستند؟
اگر ولتاژ یک ژنراتور در یک نرخ ثابت و ثابت حفظ نشود، عملکرد کلی ژنراتور می تواند به طور منفی تحت تاثیر قرار گیرد و هر گونه تاسیسات، تجهیزات یا ماشین آلاتی که توسط ژنراتور تغذیه می شوند نیز ممکن است تحت تأثیر منفی ژنراتور تنظیم نشده قرار گیرند.
تنظیم کننده ولتاژ خودکار رگولاتور استمفورد sx440 مستقیماً با عملکرد و طول عمر ژنراتور شما و همچنین مواردی که ژنراتور برق را به آنها می دهد ارتباط دارد و تضمین می کند که ولتاژ خروجی تحویلی در جریان بار آن ثابت خواهد بود حتی اگر نوسانات وجود داشته باشد. در پس زمینه رخ می دهد. این به کاهش و حتی از بین بردن آسیب هایی که هر گونه نوسان می تواند به لوازم خانگی، ماشین آلات، دستگاه ها و تجهیزات وارد کند، کمک می کند.
رگولاتور خودکار ولتاژ sx440 ژنراتور استمفورد چه وظایفی دارد؟
مهمترین عملکرد تنظیم کننده های ولتاژ اتوماتیک Avr ژنراتور sx440 کنترل خودکار ولتاژ ژنراتور و ثابت نگه داشتن خروجی در محدوده سطح ولتاژ مناسب برای ژنراتور شما بدون توجه به جریانی است که توسط بار کشیده می شود.
AVR ها نه تنها به تنظیم ولتاژها در سطوح ایمن کمک می کنند، بلکه می توانند از نوسانات در برابر نوسانات الکتریکی، سنبله ها و اضافه بار ژنراتور محافظت کنند. همانطور که گفته شد، رگولاتورهای ولتاژ خودکار برد ژنراتور sx440 همچنین به ژنراتور کمک می کنند تا به اضافه بار پاسخ دهد و از اتصال کوتاه جلوگیری کند و همچنین می تواند بار راکتیو را بین ژنراتورهایی که به صورت موازی کار می کنند تقسیم کند. پس به طور کلی میتوان واظایف AVR را بصورت مختصر به شرح ذیل نام برد:
- ولتاژ ژنراتور را تنظیم و تثبیت می کند.
- به عنوان یک ماشین برای حفظ پایداری حالت پایدار ولتاژ کار می کند.
- ولتاژ بالا را با توزیع بار راکتیو بین دینامهای موازی کاهش میدهد .
- AVR اضافه ولتاژ ناشی از کاهش ناگهانی بار را تنظیم می کند.
- در زمان خطا سیستم تحریک را افزایش می دهد.
- این اطمینان را ایجاد میکند که پس از حذف شرایط خطا، قدرت همگامسازی باقی میماند.
- رگولاتور استمفورد sx440 بار سیستم تحریک را هنگامی که بار تغییر میکند تنظیم میکند تا ولتاژ ثابت بماند.
- در زمینه تحریک کننده استفاده می شود. علاوه بر این، جریان میدان و ولتاژ خروجی محرک را تغییر میدهد.
- در طول نوسانات شدید، آرام می ماند و پاسخ نمی دهد. این ولتاژ را ثابت و پیوسته نگه می دارد.
اگر sx440 ژنراتور استمفورد ژنراتور خراب شود چه اتفاقی می افتد؟
اگر AVR در ژنراتور شما از کار بیفتد، ژنراتور تحریک را از دست خواهد داد. این افت تحریک باعث می شود که ولتاژ به طور ناگهانی در ژنراتور کاهش یابد و این افت ولتاژ باید باعث خاموش شدن ژنراتور در یک خطای ولتاژ پایین شود. .
اگر ژنراتور شما دارای تنظیمات حفاظتی در برابر ولتاژ نیست، ژنراتور ممکن است به کار خود ادامه دهد، که می تواند باعث آسیب شدید به تجهیزات شما شود.
برد Avr ژنراتور sx440 در کجای ژنراتور قرار دارد؟
به طور معمول ژنراتور AVR در یکی از سه مکان قرار دارد. این می تواند در جعبه کنترل اصلی ژنراتور، در جعبه ترمینال دینام یا می تواند (فقط در واحدهای قابل حمل بسیار کوچک معمولا) در زیر پوشش عقب دینام قرار گیرد.
نحوه عملکرد برد ژنراتور sx440
یک AVR در درجه اول با کنترل ولتاژ خروجی ژنراتور عمل می کند. این کار را ابتدا با سنجش ولتاژ از پایانههای ژنراتور انجام میدهد و سپس آن را با مقدار مرجع پایدار از پیش تعیینشده مقایسه میکند تا سیگنال خطا را در صورت وجود بررسی کند. در صورت عدم تطابق بین این دو، ACR جریان میدان را با افزایش یا کاهش جریان جریان به یک استاتور تحریک کننده تنظیم می کند. این به نوبه خود ولتاژ کمتر یا بالاتر را به ترتیب در پایانه های استاتور اصلی تضمین می کند.
همانطور که ممکن است تا کنون متوجه شده باشید، رگولاتور استمفورد sx440 به عنوان یک دستگاه تنظیم کار می کند که تضمین می کند ولتاژ خروجی ژنراتور در محدوده از پیش تعریف شده باقی می ماند. در نتیجه، اطمینان حاصل می کند که ولتاژ ژنراتور هرگز به اندازه ای کاهش نمی یابد که منجر به خرابی تجهیزات الکتریکی یا دستگاه های الکتریکی متصل شده شود.
مشخصات، نصب و تنظیمات sx440 ژنراتور استمفورد
توضیحات کلی
SX440 یک رگولاتور اتوماتیک ولتاژ (AVR) از نوع تریستور نیمموج کنترل فاز است و بخشی از سیستم تحریک یک ژنراتور بدون جاروبک محسوب میشود. علاوه بر تنظیم ولتاژ خروجی ژنراتور، مدار AVR شامل حفاظت کمسرعت (Under-speed) و حفاظت از دستدادن ولتاژ سنسینگ نیز هست. توان تحریک مستقیماً از ترمینالهای ژنراتور تأمین میشود.
با استفاده از نیمههادیهای با راندمان بالا در مدار قدرت AVR، افزایش مثبت ولتاژ از سطح باقیمانده (Residual) تضمین میگردد. AVR به سیمپیچهای استاتور اصلی و سیمپیچهای میدان اکسایتر متصل میشود تا کنترل حلقهبستهای روی ولتاژ خروجی ایجاد کند و تنظیم ولتاژ تحت بار را در حدود ±1.0% فراهم سازد.علاوه بر تغذیه از استاتور اصلی، AVR یک نمونه ولتاژ از سیمپیچهای خروجی برای اهداف کنترل ولتاژ دریافت میکند. با توجه به این ولتاژ نمونه، Avr ژنراتور sx440 توان تزریقی به میدان اکسایتر (و در نتیجه میدان اصلی) را کنترل میکند تا ولتاژ خروجی ماشین را در محدوده تعیینشده نگه دارد و تغییرات بار، سرعت، دما و ضریب توان ژنراتور را جبران نماید.
یک مدار اندازهگیری فرکانس، خروجی ژنراتور را به طور پیوسته پایش کرده و با کاهش متناسب ولتاژ خروجی با کاهش سرعت (زیر یک آستانه قابل تنظیم)، حفاظت کمسرعت سیستم تحریک را فراهم میکند. یک تنظیم دستی برای تنظیم کارخانهای نقطه شکست زیر فرکانسی (UFRO) در نظر گرفته شده است که میتوان آن را در محل، بهسادگی از ۵۰ به ۶۰ هرتز (یا بالعکس) از طریق انتخاب لینک جامپر تغییر داد.
امکان اتصال یک تریمر ولتاژ ریموت (Remote Voltage Trimmer) فراهم است تا کاربر بتواند تنظیم دقیقتری روی ولتاژ خروجی ژنراتور انجام دهد. یک ورودی آنالوگ نیز برای اتصال کنترلر ضریب توان Newage یا سایر تجهیزات خارجی با خروجی سازگار، در نظر گرفته شده است. AVR قابلیت اتصال ترانسفورماتور دروپ (Droop CT) را داراست تا امکان کار موازی با سایر ژنراتورهای مشابه را فراهم کند.
مشخصات فنی برد ژنراتور sx440
ورودی (INPUT)
– ولتاژ: 190-264 ولت AC
– فرکانس: اسمی 50-60 هرتز
خروجی (OUTPUT)
– ولتاژ: حداکثر 90 ولت DC در ورودی 207 ولت AC
– جریان پیوسته: 4 آمپر DC
– جریان لحظهای: 6 آمپر برای 10 ثانیه
– مقاومت: حداقل 15 اهم
تنظیم ولتاژ (REGULATION)
– ±1% (به توضیح 1 مراجعه شود)
رانش حرارتی (THERMAL DRIFT)
– 0.04% به ازای هر درجه سانتیگراد تغییر در دمای محیط AVR (نکته 2)
پاسخ معمول سیستم (TYPICAL SYSTEM RESPONSE)
– پاسخ AVR: حدود 20 میلیثانیه
– زمان رسیدن جریان میدان به 90%: حدود 80 میلیثانیه
– زمان رسیدن ولتاژ ماشین به 97%: حدود 300 میلیثانیه
تنظیم ولتاژ خارجی (EXTERNAL VOLTAGE ADJUSTMENT)
– ±10% با تریمر 1 کیلو اهم 1 وات (نکته 3)
حفاظت زیر فرکانسی (UNDER FREQUENCY PROTECTION)
– نقطه تنظیم: 95% فرکانس اسمی (نکته 4)
– شیب: 170% تا 30 هرتز
توان تلفاتی واحد (UNIT POWER DISSIPATION)
– حداکثر 12 وات
ولتاژ راهاندازی (BUILD UP VOLTAGE)
– 4 ولت روی ترمینالهای AVR
ورودی آنالوگ (ANALOGUE INPUT)
– حداکثر ورودی: ±5 ولت DC (نکته 5)
– حساسیت: 1 ولت برای 5% تغییر در ولتاژ ژنراتور (قابل تنظیم)
– مقاومت ورودی: 1 کیلو اهم
ورودی دروپ مربعی (QUADRATURE DROOP INPUT)
– بار (Burden): 10 اهم
– حداکثر حساسیت: 0.07 آمپر برای 5% دروپ در ضریب توان صفر (0PF)
– حداکثر ورودی: 0.33 آمپر
شرایط محیطی (ENVIRONMENTAL)
– لرزش:
– 20-100 هرتز، 50 میلیمتر/ثانیه
– 100 هرتز تا 2 کیلوهرتز، 3.3g
– دمای عملکرد: 40- تا +70 درجه سانتیگراد
– رطوبت نسبی در 0 تا 70 درجه سانتیگراد: 95% (نکته 6)
– دمای ذخیرهسازی: 55- تا +80 درجه سانتیگراد
توضیحات (NOTES)
- با حاکم موتور (گاورنر) با دقت 4%.
- بعد از 10 دقیقه.
- از وضعیت ساخت S به بعد اعمال میشود. ممکن است نیاز به کاهش توان نامی ژنراتور باشد؛ با کارخانه بررسی شود.
- تنظیم کارخانه، نیمهدرزبندی شده، انتخابپذیر توسط جامپر.
- هر تجهیزی که به ورودی آنالوگ متصل میشود باید کاملاً ایزوله (شناور) بوده و از نظر گالوانیکی از زمین جدا باشد، با استقامت عایقی 500 ولت AC.
- بدون میعان (Non-condensing).

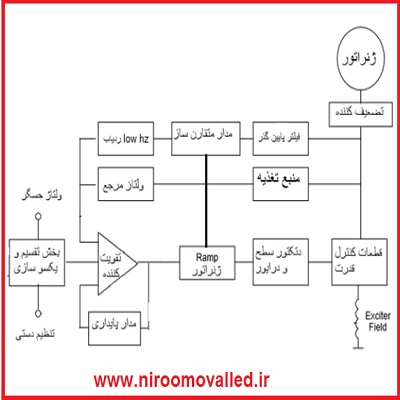

عملکردهای اصلی AVR رگولاتور استمفورد sx440
– تقسیمکننده پتانسیل و یکسوکننده (Potential Divider and Rectifier)
بخشی از ولتاژ خروجی ژنراتور را دریافت و تضعیف میکند. تقسیمکننده پتانسیل توسط پتانسیومتر VOLTS روی AVR و تریمر دستی خارجی (در صورت نصب) قابل تنظیم است. خروجی ترانس دروپ CT نیز به این سیگنال اضافه میشود. یک ترانسفورماتور ایزولاکننده در مدار وجود دارد تا امکان اتصال به انواع آرایشهای سیمپیچی فراهم باشد. یکسوکننده، سیگنال ورودی AC را برای پردازش بیشتر به سیگنال DC تبدیل میکند.
– آشکارساز از دست رفتن سنسینگ (Sensing Loss Detector)
یک کلید الکترونیکی تغییر مسیر است که به طور معمول، تقویتکننده (Amp) را به ورودی سنسینگ ولتاژ متصل میکند و هنگامی که ولتاژ سنسینگ عادی از دست میرود، به صورت خودکار آن را به ورودی توان (Power input) سوئیچ میکند.
– میکسر DC (DC Mixer)
سیگنال ورودی آنالوگ را به سیگنال سنسینگ اضافه میکند.
– تقویتکننده (Amplifier – Amp)
ولتاژ سنسینگ را با ولتاژ مرجع مقایسه کرده و اختلاف (خطا) را تقویت میکند تا سیگنال کنترلی لازم برای ادوات قدرت فراهم شود.
مدار تولید رمپ (Ramp Generator) و مدار آشکارساز سطح و درایور (Level Detector & Driver)، دوره هدایت ادوات قدرت را به صورت پیوسته کنترل کرده و به این ترتیب توان مورد نیاز سیستم تحریک را برای حفظ ولتاژ ژنراتور در محدوده تعیینشده تأمین میکنند.
– مدار پایداری (Stability Circuit)
فیدبک منفی AC قابل تنظیم فراهم میکند تا عملکرد دینامیکی و حالت ماندگار سیستم کنترل در شرایط گذرا و پایدار، مطلوب باشد.
– آشکارساز فرکانس پایین (Low Hz Detector)
دوره هر سیکل الکتریکی را اندازهگیری کرده و باعث میشود ولتاژ مرجع به صورت تقریباً خطی با کاهش سرعت، زیر یک آستانه قابل تنظیم کاهش یابد. یک LED وضعیت روشنشدن (زیر سرعت بودن) را نشان میدهد.
– مدار همزمانسازی (Synchronising Circuit)
برای همقفل نگه داشتن مدار تولید رمپ و آشکارساز فرکانس پایین با دوره موج ژنراتور استفاده میشود.
– فیلتر پایینگذر (Low Pass Filter)
از تأثیر موجهای اعوجاجیافته روی عملکرد مدار کنترل AVR جلوگیری میکند.
– ادوات کنترل قدرت (Power Control Devices)
در پاسخ به سیگنال خطای تولیدشده توسط تقویتکننده، میزان جریان میدان اکسایتر را تغییر میدهند.
– مدارات سرکوب (Suppression Components)
برای جلوگیری از آسیبهای ناشی از پیکهای ولتاژی زیر دوره (Sub-cycle spikes) به اجزای AVR و کاهش نویز هدایتشده روی ترمینالهای ژنراتور به کار میروند.
– منبع تغذیه (Power Supply)
ولتاژهای مورد نیاز برای مدارهای AVR را تأمین میکند.
خلاصه تنظیمات sx440 ژنراتور استمفورد
تنظیم ولتاژ (VOLTAGE ADJUSTMENT)
ولتاژ خروجی ژنراتور در کارخانه تنظیم میشود، اما در صورت نیاز میتوان با تنظیم دقیق کنترل VOLTS روی برد AVR یا با استفاده از تریمر دستی خارجی (در صورت نصب) آن را تغییر داد.
اگر تریمر دستی لازم نباشد، روی ترمینالهای 1 و 2 در AVR یک لینک اتصال کوتاه قرار داده میشود.
هشدار (CAUTION)
– ولتاژ را بیش از ولتاژ نامی ژنراتور افزایش ندهید. در صورت تردید، به پلاک مشخصات روی بدنه ژنراتور مراجعه کنید.
– هیچکدام از ترمینالهای تریمر دستی را زمین نکنید، چون ممکن است نسبت به زمین دارای پتانسیل بالا باشند. عدم رعایت این نکته میتواند موجب آسیب تجهیزات شود.
اگر Avr ژنراتور sx440 تعویض شده باشد یا نیاز به تنظیم مجدد کنترل VOLTS باشد، مراحل زیر را انجام دهید:
- قبل از راهاندازی ژنراتور، پتانسیومتر VOLTS را کاملاً در جهت پادساعتگرد (حداقل) بچرخانید.
- تریمر ولتاژ ریموت (در صورت نصب) را در موقعیت میانی قرار دهید.
- کنترل STABILITY را در موقعیت میانی بگذارید.
- یک ولتمتر مناسب (0-300 ولت AC) را بین خط (Line) و نول ژنراتور متصل کنید.
- ژنراتور را راهاندازی کرده و در حالت بیبار، با فرکانس نامی (مثلاً 50–53 هرتز یا 60–63 هرتز) به کار اندازید.
- اگر LED قرمز روشن شد، به بخش تنظیم UFRO مراجعه کنید.
- کنترل VOLTS را بهآرامی در جهت ساعت بچرخانید تا ولتاژ نامی حاصل شود.
- اگر در ولتاژ نامی ناپایداری مشاهده شد، به بخش تنظیم پایداری (Stability Adjustment) مراجعه کرده و در صورت نیاز دوباره ولتاژ را تنظیم کنید.
- تنظیم ولتاژ اکنون تکمیل شده است.
تنظیم پایداری (STABILITY ADJUSTMENT)
AVR شامل مدار پایداری یا دمپینگ است که برای دستیابی به عملکرد خوب در حالت پایدار و گذرا طراحی شده است.
برای یافتن تنظیم صحیح:
– ژنراتور را در حالت بیبار روشن کنید.
– کنترل STABILITY را بهآرامی در جهت پادساعتگرد بچرخانید تا جایی که ولتاژ ژنراتور شروع به ناپایدار شدن کند.
– موقعیت بهینه (دمپینگ بحرانی) کمی در جهت ساعت نسبت به این نقطه است؛ یعنی جایی که ولتاژ ماشین پایدار است ولی نزدیک به ناحیه ناپایداری قرار دارد.
انتخاب پاسخ بهینه (OPTIMUM RESPONSE SELECTION)
جامپر انتخاب پایداری باید در موقعیت صحیح A-B ،B-C یا A-C در پایین برد، متناسب با اندازه فریم ژنراتور قرار گیرد.
تنظیم UFRO (UNDER FREQUENCY ROLL OFF)
در AVR یک مدار حفاظت کمسرعت وجود دارد که وقتی سرعت ژنراتور از یک آستانه قابل تنظیم (نقطه زانویی یا “knee”) پایینتر میآید، مشخصه ولتاژ/هرتز (Volts/Hz) را ایجاد میکند.
LED قرمز نشان میدهد که مدار UFRO در حال عمل کردن است.
تنظیم UFRO در کارخانه انجام و درزگیری شده و فقط نیاز به انتخاب 50/60 هرتز از طریق جامپر دارد.
برای تنظیم بهینه، LED باید در لحظهای روشن شود که فرکانس کمی زیر مقدار نامی قرار گیرد، یعنی:
– حدود 47 هرتز در سیستم 50 هرتز
– حدود 57 هرتز در سیستم 60 هرتز
تنظیم DROOP
ژنراتورهایی که برای کار موازی طراحی شدهاند، به یک ترانسفورماتور دروپ مربعی (Quadrature Droop C.T.) مجهز هستند که سیگنالی وابسته به ضریب توان، برای AVR تأمین میکند. این CT به ترمینالهای S1 و S2 روی AVR متصل میشود.
تنظیم DROOP معمولاً در کارخانه به گونهای انجام میشود که 5% دروپ ولتاژ در بار کامل و ضریب توان صفر (0PF) ایجاد شود.
– چرخش در جهت ساعت، مقدار سیگنال CT تزریقشده به AVR و در نتیجه میزان دروپ را برای ضریب توان پسفاز (Lagging) افزایش میدهد.
– با قرار دادن این کنترل بهطور کامل در جهت پادساعتگرد، دروپ حذف میشود (بدون دروپ).
تنظیم TRIM (ورودی آنالوگ)
یک ورودی آنالوگ با ترمینالهای A1 و A2 برای اتصال کنترلر ضریب توان Newage یا سایر تجهیزات در نظر گرفته شده است. این ورودی برای پذیرش سیگنال DC تا ±5 ولت طراحی شده است.
هشدار (CAUTION) برد ژنراتور sx440
هر دستگاهی که به این ورودی متصل میشود باید کاملاً شناور (Floating) و از نظرحفاظت از زمین جدا باشد، با توان تحمل عایقی 500 ولت AC. رعایت نکردن این موضوع میتواند منجر به آسیب تجهیزات شود.
سیگنال DC اعمالشده به این ورودی به مدار سنسینگ AVR اضافه میشود:
– ترمینال A1 به صفر ولت AVR متصل است.
– پتانسیل مثبت روی A2 تحریک را افزایش میدهد.
– پتانسیل منفی روی A2 تحریک را کاهش میدهد.
پتانسیومتر TRIM به کاربر اجازه میدهد حساسیت این ورودی را تنظیم کند:
– با قرار دادن TRIM کاملاً در جهت پادساعتگرد، سیگنال خارجی هیچ اثری ندارد.
– چرخاندن TRIM در جهت ساعت، اثر سیگنال خارجی را به حداکثر میرساند.
تنظیم معمول هنگام استفاده با کنترلر ضریب توان Newage، قرار دادن TRIM در انتهای ساعتگرد (کاملاً باز) است.
الزامات مهارتی پرسنل
رویههای سرویس و نگهداری باید فقط توسط مهندسین/تکنسینهای مجرب و واجد صلاحیت که با تجهیزات و روشها آشنا هستند انجام شود. قبل از انجام هرگونه کار نفوذی (باز کردن، تعمیر داخل تابلو و…) مطمئن شوید موتور متوقف و ایمن شده است و ژنراتور از نظر الکتریکی ایزوله شده است.
