شرکت نیرو مولد آسیا وارادات برد دیپسی DEEPSEA3110 ساخت انگلستان با بیش از دو دهه فعالیت آماده همکاری با شما همکاران و مشتریان گرامی می باشد. این شرکت تمام محصولات دیپسی ( کنترلر دیپسی DEEPSEA3110 ) را با گارانتی یک ساله و خدمات پس از فروش در اختیار مشتریان قرار می دهد.در صورت نیاز به برد کنترل deepsea3110 ، برد کنترل DSE3110اتواتیک منوال با کارشناسان شرکت ارتباط برقرار نمایید.
معرفی برد دیپسی DEEPSEA3110
کنترلر دیپسی DEEPSEA3110 به گونه ای طراحی شده است که به اپراتور اجازه می دهد ژنراتور را راه اندازی و متوقف کند و اگر لازم است، بار را به صورت دستی یا خودکار به ژنراتور منتقل کنید. ریزپردازنده قدرتمند ARM موجود در ماژول امکان ترکیب طیف وسیعی از موارد را فراهم می کند. از جمله ویژگی این برد می توان به موارد ذیل اشاره نمود:
- نمایشگر LCD مبتنی بر نماد
- اندازه گیری ولتاژ RMS واقعی
- ارتباطات USB
- نظارت بر پارامترهای موتور.
- ورودی های کاملاً قابل تنظیم برای استفاده به عنوان زنگ هشدار یا طیف وسیعی از عملکردهای مختلف.
- رابط ECU موتور به موتورهای الکترونیکی (در هنگام سفارش مشخص کنید)
- رابط پیکاپ مغناطیسی برای کاربردهای فقط موتور (در سفارش مشخص کنید)
استفاده از رایانه شخصی و نرم افزار DSE Configuration Suite امکان تغییر عملکرد انتخاب شده را فراهم می کند
توالی ها، تایمرها، آلارم ها و توالی های عملیاتی. علاوه بر این، پانل جلویی یکپارچه ماژول ویرایشگر پیکربندی امکان تنظیم این اطلاعات را فراهم می کند.
کلیدهای مقاوم که برای نصب پنل جلویی طراحی شده است، ماژول را در خود جای داده است.
دسترسی به توالی های عملیاتی حیاتی و تایمرها از جلوی پنل برد کنترل deepsea3110 برای استفاده توسط مهندسان واجد شرایط آشنا به برد دیپسی به راحتی قابل تغییر است.
مدل های برد کنترل DSE3110
این برد در دو نوع Can bus و mpu در انبار شرکت رایا مولد موجود می باشد که به دو نوع ذیل تقسیم بندی می شود:
- برد دیپسی DEEPSEA3110 که سرعت موتور را با استفاده از سنسور MPU یا فرکانس دینام سنجش می نماید.
- کنترلر دیپسی DEEPSEA3110 که سرعت موتور را از طریق اتصال CAN و اتصال به ecu سرعت را می سنجد.
توضیحات برد کنترل deepsea3110
- کنترلر ژنراتور DSE3110 یک ماژول کنترل جمع و جور برجسته است که طیف گسترده ای از ویژگی ها را برای برنامه های یک مجموعه ارائه می دهد. کنترلر را می توان در حالت شروع دستی یا خودکار استفاده کرد.
- DSE3110 می تواند به عنوان یک ماژول راه اندازی دستی یا خودکار برای برنامه های کاربردی مجموعه تولید کننده واحد استفاده شود و بخشی از نسل بعدی ماژول های کنترل DSE را تشکیل می دهد. این ماژول برای کار با موتورهای الکترونیکی و غیر الکترونیکی طراحی شده است که ویژگی های نظارت و حفاظت پیشرفته موتور را ارائه می دهد.
- DSE3110 دارای یک صفحه نمایش LCD با نور پس زمینه است که به وضوح وضعیت موتور را همیشه نشان می دهد. این ماژول سرعت، فرکانس، ولتاژ و ساعات کار موتور را کنترل می کند و همچنین وضعیت هشدار و خاموش شدن موتور را نمایش می دهد.
- این ماژول شامل شش ورودی دیجیتال و چهار خروجی است. ماژول را می توان با استفاده از پنل جلویی یا با استفاده از نرم افزار رایانه شخصی پیکربندی DSE برنامه ریزی کرد.
- کنترلر ژنراتور جدید دیزل ژنراتور اصلی DSE3110نسخه MPU
- DSE3110 یک ماژول کنترل جمع و جور کوچک است که طیف گسترده ای از ویژگی ها را برای برنامه های یک مجموعه ارائه می دهد. کنترلر را می توان در حالت شروع دستی یا خودکار استفاده کرد.
- DSE3110 می تواند به عنوان یک ماژول راه اندازی دستی یا خودکار برای برنامه های کاربردی مجموعه تولید کننده واحد استفاده شود و بخشی از نسل بعدی ماژول های کنترل DSE را تشکیل می دهد. این ماژول برای کار با موتورهای الکترونیکی و غیر الکترونیکی طراحی شده است که ویژگی های نظارت و حفاظت پیشرفته موتور را ارائه می دهد.
- برد کنترل DSE3110 دارای یک صفحه نمایش LCD با نور پس زمینه است که به وضوح وضعیت موتور را همیشه نشان می دهد. این ماژول سرعت، فرکانس، ولتاژ و ساعات کار موتور را کنترل می کند و همچنین وضعیت هشدار و خاموش شدن موتور را نمایش می دهد.
- این ماژول شامل شش ورودی دیجیتال و چهار خروجی است. ماژول را می توان با استفاده از پنل جلویی یا با استفاده از نرم افزار رایانه شخصی پیکربندی DSE برنامه ریزی کرد.

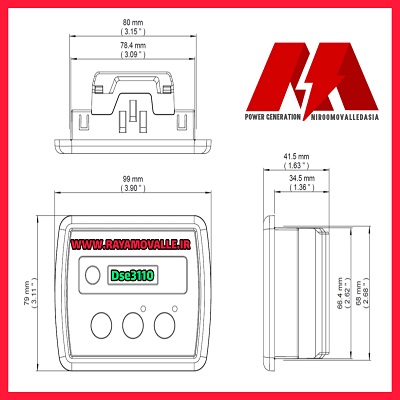

اندازه کلی
- 98 mm x 79 mm x 40 mm (3.9” x 3.1” x 1.6”)
اندازه برش پانل
- 80 mm x 68 mm (3.1 ” x 2.7″)
حداکثر ضخامت پانل
- 0 mm (0.3”)
وزن کنترلر
- 160 kg
نصب برد دیپسی DEEPSEA310 بر روی دیزل ژنراتور و ژنراتور گازسوز
کنترل پنل DSE 3110 که توسط Deep Sea Controllers ساخته شده است، یک ماژول سطح ورودی است که معمولاً در مجموعههای مولد دستی Start/Stop استفاده میشود. این به طور خاص برای ژنراتورهای دیزلی و گازسوز مستقل طراحی شده است و به ویژه برای کاربردهایی که شامل موتورهای غیر الکترونیکی می شوند مناسب است. در بیشتر موارد، کنترل پنل DSE 3110 در ژنراتور های کوچک با ظرفیت خروجی کمتر از 50 کیلو ولت آمپر نصب می شود.
در حالی که کنترلر دیپسی DEEPSEA3110 در مقایسه با پانل های کنترل پیشرفته تر محدود است، اما به طور موثر قابلیت های کنترل و نظارت لازم را برای مجموعه های کوچکتر ژنراتور ارائه می دهد. پانل کنترل به ویژه با موتورهای دیزلی کنترل شده الکترونیکی سازگار است و انعطاف پذیری و سهولت استفاده را در چنین برنامه هایی ارائه می دهد.
علیرغم کارایی ساده، کنترل پنل DSE 3110 تعداد مناسبی از خروجی ها و ورودی ها را برای برآوردن نیازهای اکثر تنظیمات ژنراتور کوچک فراهم می کند . دارای حداکثر چهار خروجی ثابت یا انعطاف پذیر است که امکان پیکربندی همه کاره و همچنین شش ورودی دیجیتال را فراهم می کند. راهاندازی و پیکربندی این خروجیها و ورودیها یک فرآیند ساده است که توسط نرمافزار پیکربندی DSE تسهیل میشود ، که به راحتی میتوان آن را از وبسایت Deep Sea Controllers دریافت کرد.
مدل DSE 3110 در دو نوع اصلی موجود است تا انواع موتورهای مختلف را در خود جای دهد. نوع رایج تر مورد استفاده، نوع CAN است که به طور خاص برای ادغام با موتورهای کنترل الکترونیکی طراحی شده است. این نوع سازگاری جامع را تضمین می کند و قابلیت های کنترل و نظارت بهینه را متناسب با نیازهای خاص موتورهای ای سی یو دار کنترل می کند . از سوی دیگر، نوع MPU/ALT کمتر رایج است و برای کاربردهایی طراحی شده است که شامل موتورهای غیر الکترونیکی می شود. این کارکردهای لازم را برای رسیدگی به نیازهای منحصر به فرد این موتورها و سیستم های کنترل مرتبط با آنها ارائه می دهد.
برد کنترل deepsea3110 به عنوان یک راه حل سطح ورودی ارائه شده توسط Deep Sea Controllers عمل می کند، که عمدتاً برای مجموعه های کوچک مولد Start/Stop دستی در نظر گرفته شده است. معمولاً در ژنراتورهای دیزلی کوچکتر که کمتر از 50 کیلو ولت آمپر تولید می کنند مستقر می شود. علیرغم محدودیتهایی که در عملکردهای کنترل استارت خودکار دارد، DSE 3110 قابلیتهای کنترل و نظارت ضروری را برای عملکرد این مجموعههای ژنراتور، به ویژه آنهایی که مجهز به موتورهای غیر الکترونیکی هستند، ارائه میکند. وجود خروجیهای انعطافپذیر و ثابت، همراه با ورودیهای دیجیتال متعدد، پنل کنترل را به انتخابی مناسب برای مدیریت تنظیمات ژنراتورهای کوچک تبدیل میکند. مدل DSE 3110 در دو نوع اصلی موجود است، با نوع CAN که موتورهای اللکترونیکی می شود و نوع MPU / ALT برای موتورهای غیر الکترونیکی استفاده می شود.
